什么是 PVOH 的聚合度和醇解度？
聚乙烯醇（PVOH、PVA、Poval）的性能在很大程度上取决于在制造过程中确定的两个关键参数：聚合度（Degree of Polymerization，DP） 和 醇解度（Degree of Hydrolysis，DH）。DP 对诸如 水溶液黏度 和 成膜强度 等性能具有重要影响，而 DH 则对 水溶性、耐水性以及 气体阻隔性能 产生显著影响。理解这两个参数对于选择最适合特定应用的 PVOH 牌号至关重要。
本文首先概述 PVOH 的制造工艺，然后以通俗易懂的方式说明 DP 和 DH 的定义、计算方法以及它们对材料性能的影响，旨在帮助用户在引入或选择 PVOH 时明确应重点关注哪些参数。
1. 从制造工艺来看 PVOH 的聚合与醇解（皂化）

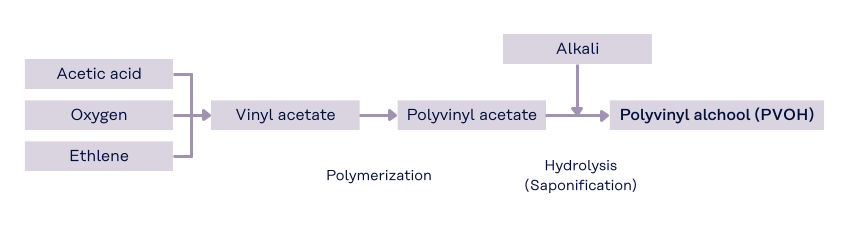

PVOH 是通过以乙烯、醋酸和氧气合成的醋酸乙烯单体（VAM）为原料，经过两步化学反应制得的。
- 聚合 →生成聚醋酸乙烯（PVAc）
- 醇解（皂化）→将 PVAc 转化为 PVOH

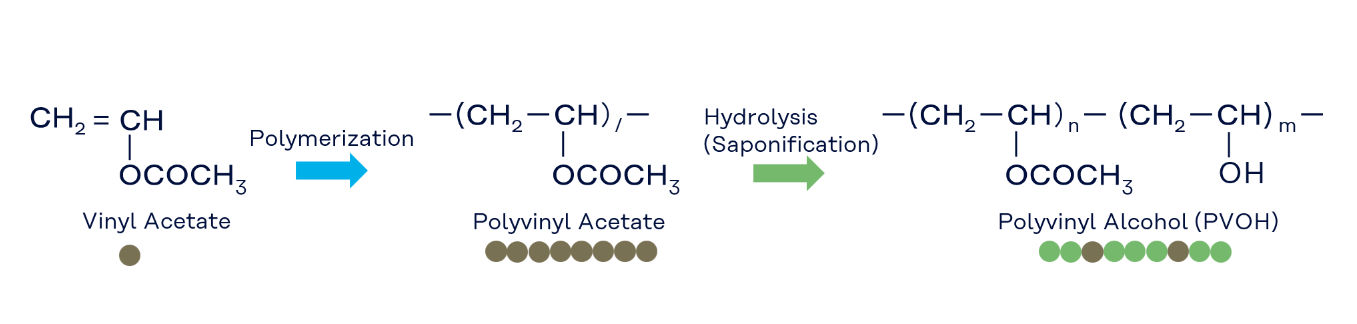

醋酸乙烯单体（VAM）→ 聚合 → 聚醋酸乙烯（PVAc）→ 醇解（皂化）→聚乙烯醇（PVOH）
1-1.什么是聚合？——聚合度的定义
聚合 是指 大量醋酸乙烯单体分子相互连接，从而形成聚醋酸乙烯（PVAc） 的反应。在工业生产中，PVAc 通常采用自由基聚合法制备，甲醇常作为主要溶剂。
聚合度（DP） 表示聚合物分子链中相互连接的醋酸乙烯单元数量。该参数对最终 PVOH 的性能具有决定性影响，尤其体现在水溶液黏度和成膜强度方面。通常来说，DP 越高，黏度越大，形成的膜也越坚韧。
在聚合阶段，还可以将 VAM 与其他单体进行共聚。通过这种改性手段，可以制得性能不同于常规 PVOH 的改性 PVOH 牌号。
1-2. 什么是醇解（皂化）？——醇解度的定义
醇解（皂化） 是指 将 PVAc 中的乙酰基（CH₃CO–）切断并转化为羟基（–OH） 的反应。PVOH 正是通过该反应获得的。在工业生产中，醇解通常采用碱性醇解法，甲醇常用作溶剂。
通过控制在该反应中有多少乙酰基被转化为羟基，可以制得具有不同醇解度（DH）的 PVOH 牌号。DH 对水溶性、耐水性以及气体阻隔性能等关键性能具有决定性影响（详细说明见下一章节）。
总结:
PVOH 是通过“先聚合、后醇解”的两步工艺制造而成的。在这两个阶段分别确定的 DP 和 DH 构成了 PVOH 牌号设计的核心，并使材料性能能够针对特定应用进行优化。
2. PVOH 的聚合度——影响黏度、强度和加工性的关键参数
聚合度（DP） 表示分子链的长度，即一个 PVOH 分子中包含多少个相互连接的醋酸乙烯单元。其计算方法如右侧所示，可利用重复单元数 “m”（羟基单元）和 “n”（残余乙酰基单元）进行计算。
DP 在聚合步骤中进行调控，并对最终产品性能产生重大影响。
聚合度 (Degree of polymerization; DP)
n + m ... 表示分子链长度
聚合度对性能的影响
DP 的不同会显著影响以下性能。在选择适合应用的牌号时，请参考下述说明。
水溶液黏度: 随着 DP 的提高，分子缠结更加显著，从而导致 溶液黏度升高。低 DP 牌号具有 低黏度、易操作 的特点，可 在更高浓度下溶解，并在 配方设计和涂布工艺中提供更大的灵活性。
薄膜及机械强度: PVOH 薄膜的 拉伸强度 和 耐撕裂强度 通常会随着 DP 的提高而增强。
成膜稳定: 高 DP 牌号 容易形成高强度薄膜，但在溶解及黏度调节方面需要更精细的控制。低 DP 牌号 易于溶解，并 有助于形成均匀薄膜，适用于 低黏度配方和超薄膜应用。
评估要点;
水溶液黏度、涂布性、薄膜及机械强度
总结:
DP 反映了分子链长度，是决定溶液黏度、薄膜强度和加工性的关键参数。高 DP 牌号适用于对强度要求较高的应用，而低 DP 牌号则在易操作性和涂布性方面更具优势。
3. PVOH 的醇解度——决定耐水性、气体阻隔性能和乳化性的参数
醇解度（DH） 表示 PVOH 分子中羟基数量占羟基与残余乙酰基总数的百分比，以摩尔百分数（mol%）表示。其计算方法基于重复单元中 “m"（羟基单元） 和 “n”（残余乙酰基单元） 的数量关系，如下所示。
醇解度（mol%）= 100 × m / (n + m)
残余乙酰基是指在醇解过程中未被转化的乙酰基，其关系为：
残余乙酰基含量（mol%）= 100 − 醇解度（mol%）
由此可得:
- 高 DH → 羟基多，残余乙酰基少
- 低 DH → 羟基少，残余乙酰基多
PVOH 通常根据 DH 分为完全醇解型、中度醇解型和部分醇解型。
在 PVOH 的生产过程中，可在一定范围内控制醇解反应中乙酸基被羟基取代的程度，从而获得具有不同 DH 的多种牌号。
醇解度对性能的影响
DH 的差异会显著影响以下性能，在选择应用牌号时请加以考虑。
水溶性: 较低的 DH 更容易在水中溶解，并可在较低温度下溶解。完全醇解型牌号通常需要加热至约 95 °C 才能完全溶解。（然而，当 DH 过低时，疏水性的残余乙酰基影响增强，反而可能降低水溶性。）
气体阻隔性能: 较高的 DH 可提供更优异的气体阻隔性能，因此完全醇解型牌号适用于食品包装等对气体阻隔性能有要求的应用。
耐水性: 随着 DH 的提高，干燥后薄膜的耐水性也随之增强。完全醇解型牌号特别适用于需要接触湿气的应用。
成膜性能: DH 与 DP 的组合共同决定薄膜的强度、柔韧性和透明性。
表面活性与乳化稳定性: 部分醇解型牌号同时含有疏水性的乙酰基和亲水性的羟基，因此具有较低的表面张力，适合作为乳化剂和分散剂使用。
评估要点:
溶解温度和速度、氧气透过率（OTR）、耐水性（在水接触条件下）、乳液稳定性
总结:
DH 以羟基摩尔百分比形式表示，是决定水溶性、耐水性及气体阻隔性能的关键参数。通过优化 DH 与 DP 的组合，可实现多样化的材料设计，以满足不同应用需求。
表 1：物性与聚合度 / 醇解度的关系
表格阅读方法：
↑ = 增加 / 增强
↓ = 减少 / 减弱
双箭头（↑↑ / ↓↓）表示影响程度更强。
| DH | DP | |||
Low | High | Low | High | ||
受聚合度（DP）的显著影响 | 水溶液黏度 | ↓ | ↑ | ↓↓ | ↑↑ |
成膜性能 | ↓ | ↑ | ↓↓ | ↑↑ | |
受醇解度（DH）的显著影响 | 溶解性、溶解速度 | ↑↑ | ↓↓ | ↑ | ↓ |
耐水性 | ↓↓ | ↑↑ | ↓ | ↑ | |
黏度稳定性 | ↑↑ | ↓↓ | ↑ | ↓ | |
热塑成型性（或 可热塑成型性） | ↑↑ | ↓↓ | ↑ | ↓ | |
表面活性 | ↑↑ | ↓↓ | ↑ | ↓ | |
与其他材料的分散性 | ↑↑ | ↓↓ | ↑ | ↓ | |
与淀粉的相容性 | ↑↑ | ↓↓ | ↑ | ↓ | |
4. 高水溶性 PVOH 及改性 PVOH
传统 PVOH 通常需要加热至约 95 °C 才能溶解。近年来，随着对配方简化及通过提升能效来降低环境影响的需求增加，可在较低温度水中溶解的 PVOH 的需求也不断增长。低温水溶性对于涂布耐热性较差的基材，以及包装薄膜、粘结剂等需要快速溶解的应用尤为重要。
针对这些需求，通常会使用部分醇解型及改性 PVOH 牌号。
可乐丽的高水溶性牌号
可乐丽 提供多种满足不同应用需求的高水溶性 PVOH 牌号：
KURARAY POVAL™ 5-74
一种低聚合度、部分醇解型牌号，在室温水条件下具有一定的溶解性，适用于 低黏度应用。
KURARAY POVAL™ 25-88 KL
一种改性牌号，兼具高水溶性与适度的成膜强度，应用范围广泛。
使用高水溶性牌号时的关键注意事项
尽管高水溶性牌号在溶解性方面具有优势，但其 干燥后的耐水性通常低于标准牌号。当应用同时要求高水溶性和耐水性时，采用含有交联剂的配方 是一种有效的解决方案。可乐丽亦可根据具体应用及使用领域，提供 定制化的配方支持。
如需牌号选择或配方设计方面的协助，欢迎通过本网站的咨询表单联系 可乐丽 的技术团队。
评估要点:
高水溶性（溶解温度与时间）、干燥薄膜的耐水性、与交联剂的相容性
总结:
高水溶性 PVOH 牌号有助于简化加工流程，但必须充分理解其与耐水性之间的权衡关系。通过与适当的交联体系相结合，可同时实现溶解性与耐久性。
