ポリビニルアルコール（ポバール、PVOH、PVA）の重合度・けん化度とは？　―性質・違い・選び方をわかりやすく解説

ポリビニルアルコール（ポバール、PVA、PVOH）（以下、ポバール）の性質は、製造過程で決まる「重合度」と「けん化度」という2つのパラメータによって大きく左右されます。重合度は水溶液粘度や皮膜強度などに、けん化度は水溶性や耐水性、ガスバリア性などに深く関わっています。これらを正しく理解することが、用途に適した銘柄選定への近道です。

本記事では、ポバールがどのような反応プロセスで製造されるのかを整理したうえで、重合度とけん化度の違い・計算方法・物性への影響を、初めての方にも分かりやすく解説します。ポバールの導入・選定を検討されている方が、「どこを見て判断すべきか」を整理できる内容となっています。

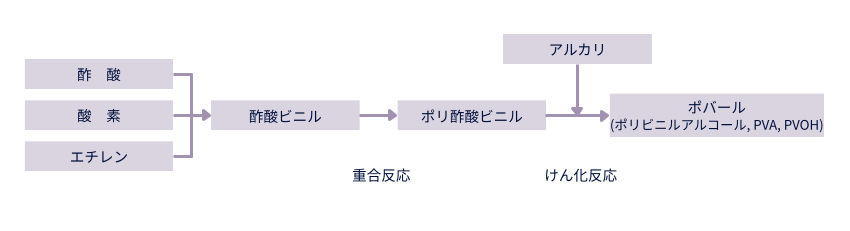

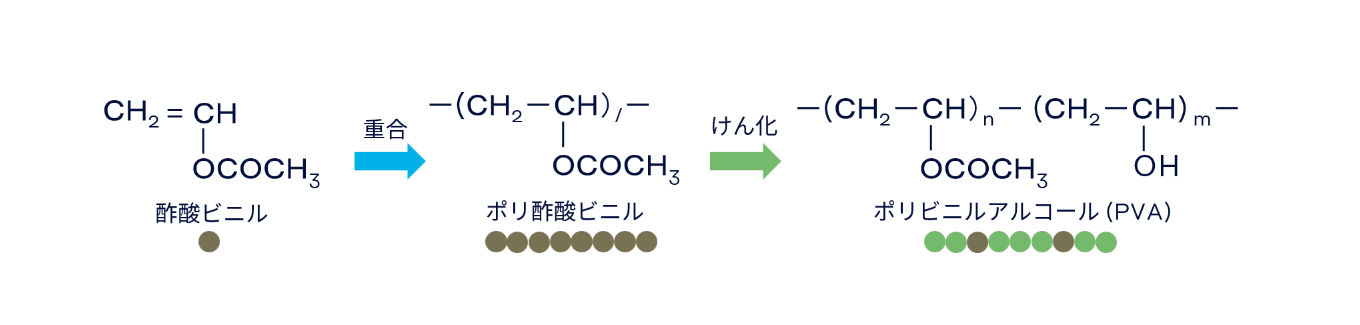

重合反応で得たポリ酢酸ビニル（PVAc）の酢酸基（アセチル基、CH₃CO-）を、水酸基（ヒドロキシ基、-OH）に置き換える反応を「けん化反応」と言います。この反応によってはじめて、ポバールが得られます。けん化反応はアルカリ条件下での加水分解手法が主流で、溶媒としては主にメタノールが用いられます。

反応の際に「どの程度の酢酸基を水酸基に置き換えるか」をコントロールすることで、多様なけん化度を持つポバールが製造されます。この「けん化度」が、ポバールの水溶性・耐水性・バリア性などの物性を大きく左右します（詳しくは次章で解説します）。

重合度（Degree of polymerization; DP）とは、ポバール内で酢酸ビニルモノマーがどれだけ連なっているか（分子鎖の長さ）を表す指標です。重合度は、ポバールの構造の繰り返し単位 m（水酸基）および n（残存酢酸基）を用いて右図のように計算されます。

ポバールでは、重合反応の段階でこの重合度が制御され、最終的な物性に大きな影響を与えます。

重合度の違いは、ポバールの以下の物性に大きく影響します。用途に合った銘柄選定の際は、この表を参考にしてください。

• 水溶液粘度：重合度が高くなるほど、分子同士の絡み合いが増え、水溶液の粘度は高くなります。一方、低重合度銘柄は低粘度で取り扱いやすく、高濃度での溶解が可能なため、配合設計や塗工工程の自由度が高いという特長があります。
• 皮膜強度・機械的強度：ポバール皮膜の引張強度や引裂強度は、重合度が高いほど向上します。
• 造膜性・成膜安定性：高重合度銘柄は、強度に優れた皮膜を形成しやすい一方で、溶解や粘度調整に工夫が必要になる場合があります。低重合度銘柄は、溶解性が良好で均一な成膜がしやすく、低粘度用途や薄膜用途に適しています。

けん化度の違いは、ポバールの以下の物性に大きく影響します。用途に合った銘柄選定の際は、この表を参考にしてください。

• 水溶性：低けん化度ほど水に溶けやすく、低温での溶解も可能です。完全けん化銘柄は通常95℃程度の加温溶解が必要です。（※しかし、けん化度が低くなりすぎると、疎水性の残存酢酸基の影響が強くなり、水に溶けにくくなります。）
• ガスバリア性：高けん化度ほどガスバリア性が高まります。ガスバリア性が要求される食品包装などには、完全けん化銘柄が適しています。
• 耐水性：高けん化度ほど乾燥皮膜の耐水性が向上します。水に触れる環境での使用には完全けん化銘柄が有利です。
• 造膜性・成膜性：けん化度と重合度の組み合わせで、皮膜の強度・柔軟性・透明性が変わります。
• 界面活性・乳化安定性：部分けん化銘柄は疎水基（酢酸基）と親水基（水酸基）の両方を持つため、表面張力が低く乳化剤・分散剤用途に適しています。

水溶性に優れる銘柄は、溶解性が向上する一方で、乾燥後の耐水性は通常銘柄より低くなる点には注意が必要です。

「水に溶けやすくしたいが、耐水性も確保したい」という場合には、架橋剤を組み合わせた処方が有効です。クラレでは、用途や使用環境に合わせた処方提案も行っています。

銘柄選定や処方に迷われた場合は、当ウェブサイトの問い合わせフォームから、クラレの技術担当者へお気軽にご相談ください。
